計測機器

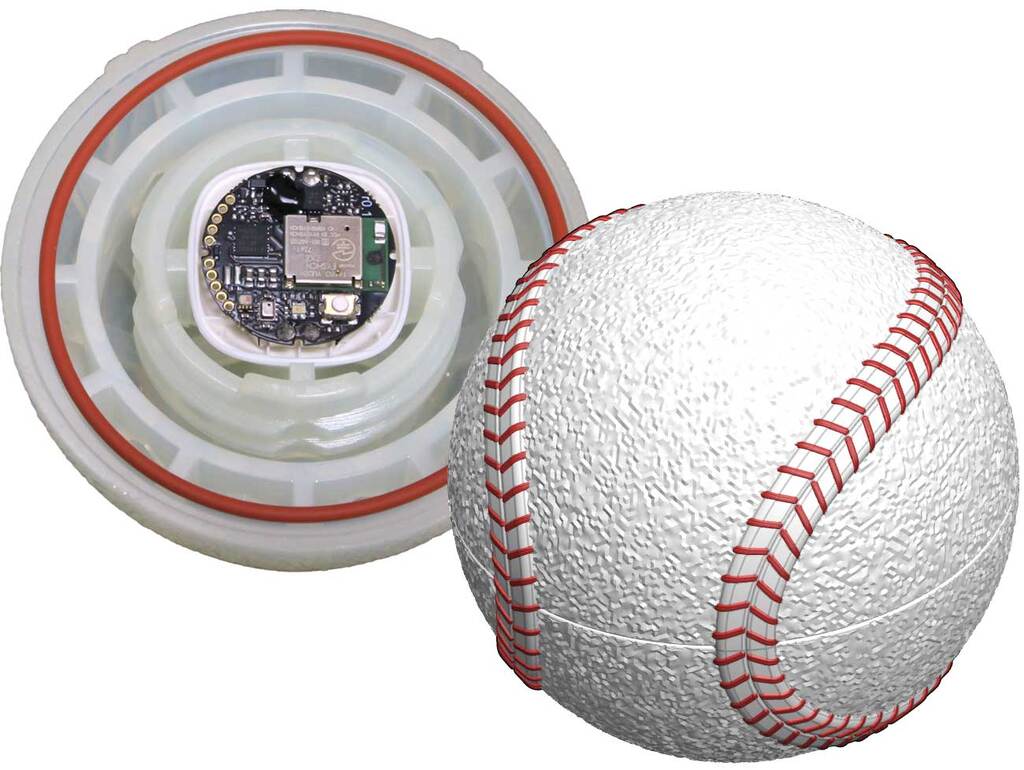

 ■センサーを内蔵した野球ボール

投球スピードや回転数、捕球反応などを数値化する

充電式のリチウムバッテリーは発火の危険性があるため、センサーの電池交換ができて、打撃以外の使用に耐えうる強度と防塵・防滴性能を持たせて、大きさと重量規定を守った計測用の野球ボールを作るというミッション。投球スピードやボール回転数、捕球反応などを数値化することができる。

ゼロからモデリングをしてSLA方式の光造形3Dプリンターで出力した。

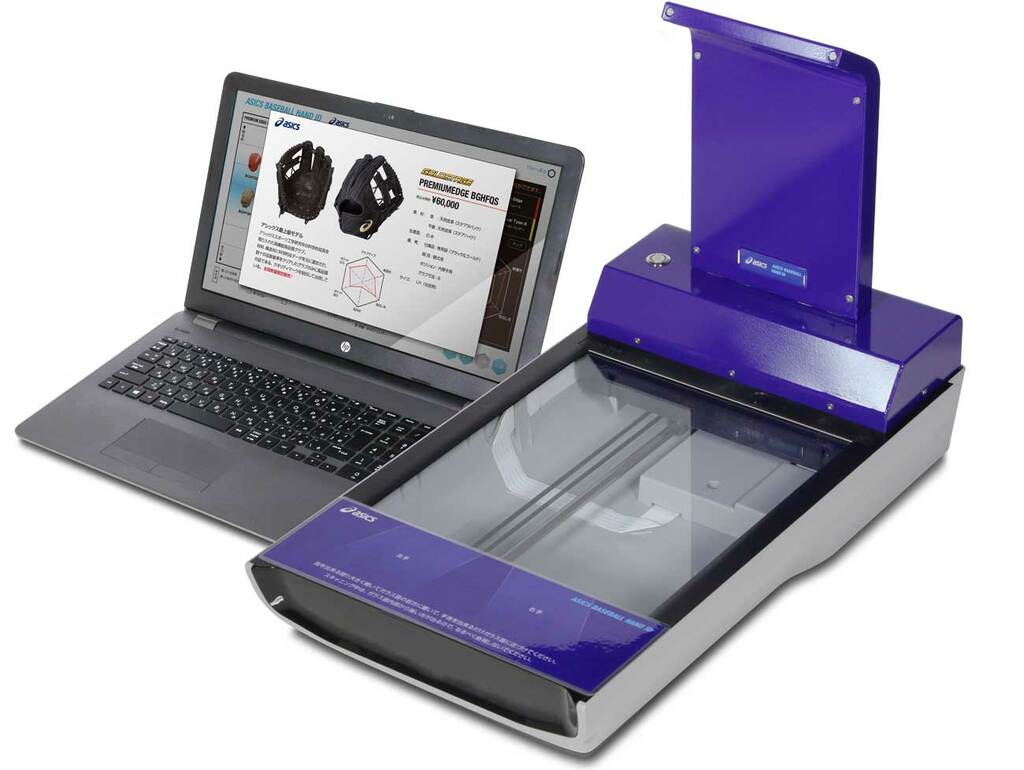

 ■手・指の形状を平面と立体で測定する機器

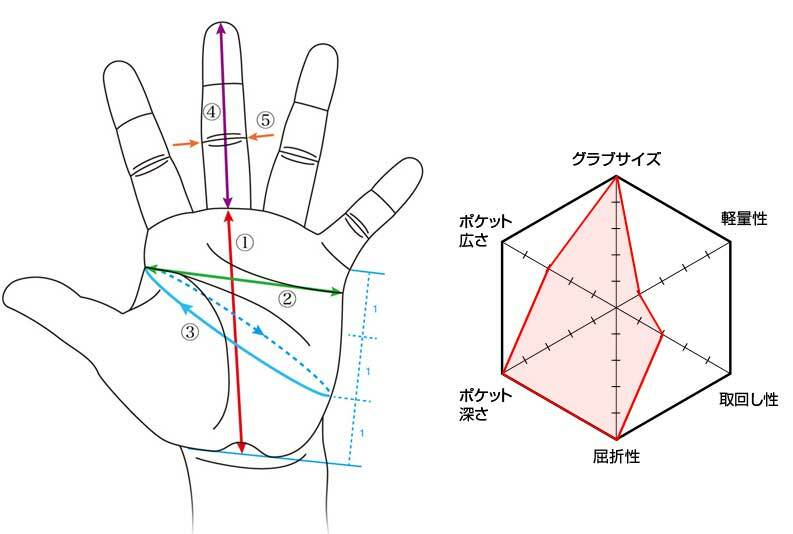

手形を2D/3D計測してフィッティングする可搬型計測器

手の形状・シワの位置などを平面スキャナで取得すると同時に、3Dスキャナで立体計測することで、ユーザーに合った商品をデータベースに登録された中からフィッティング推奨し、好みの商品をネット経由でも注文できるシステム。

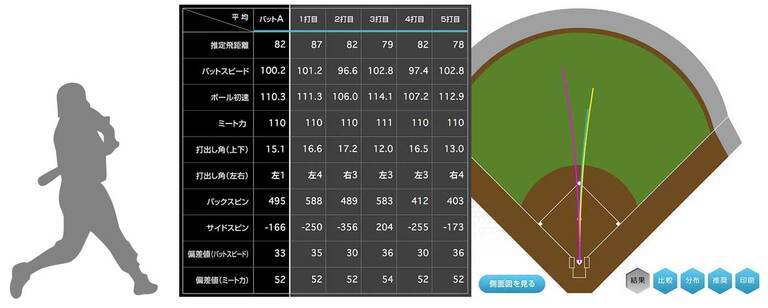

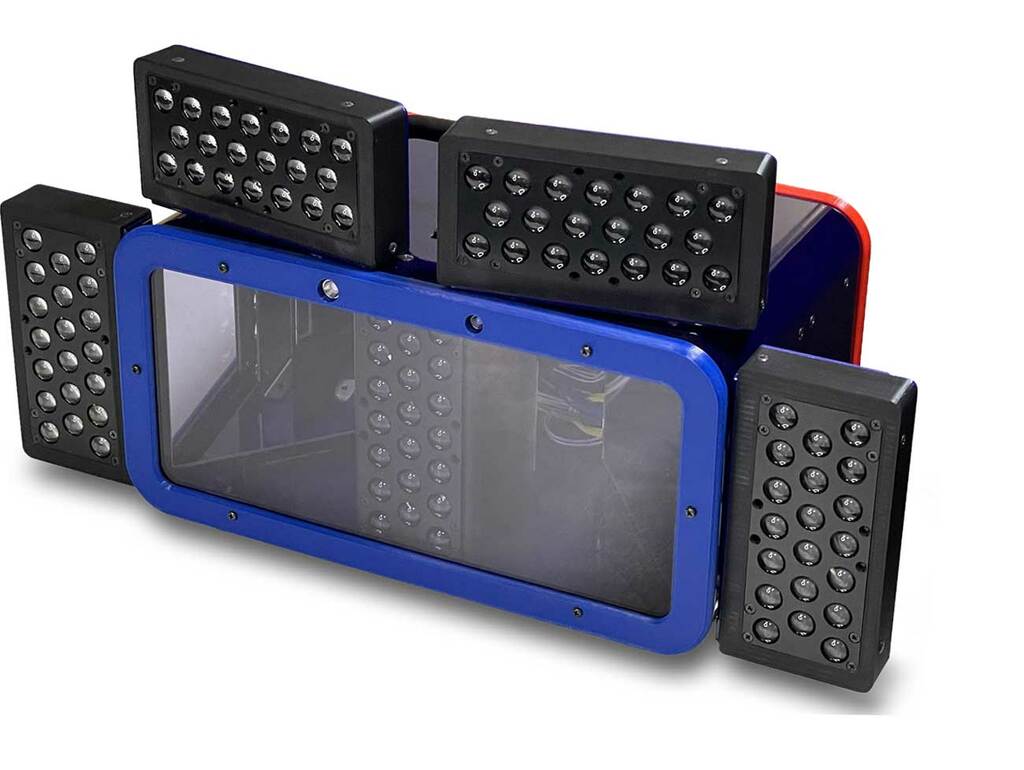

 ■野球ティバッティングの計測機器

高速度カメラでボールとバットの挙動を動画撮影

バットのスイングスピード、ボール初速・打ち出し角・スピン量などを計測して能力に合ったバットを推奨するシステム機器。

高速度カメラ・基盤などを適切に配置したモデリングデータを、アルミや鉄の板金とアクリル、3DプリンターのPLA樹脂のハイブリッド構造で、軽量でコンパクト・防塵防滴性能があって設置や収納が簡単な計測器のニーズに対応。

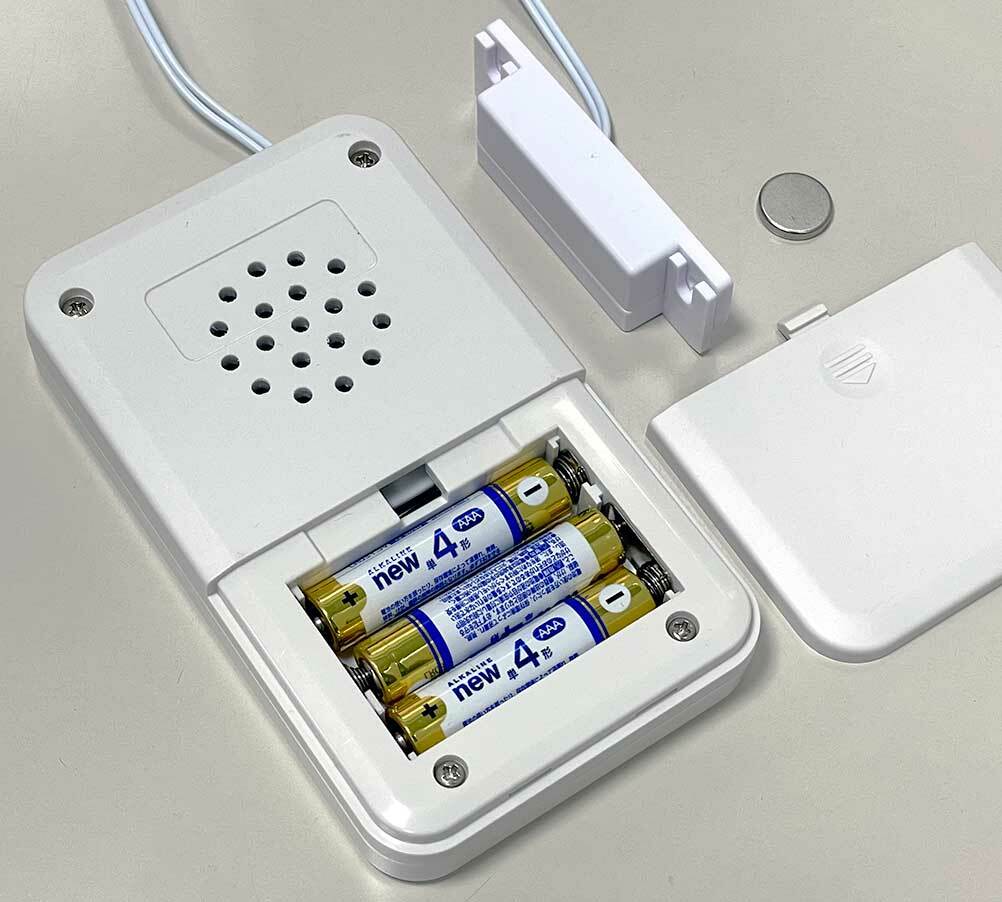

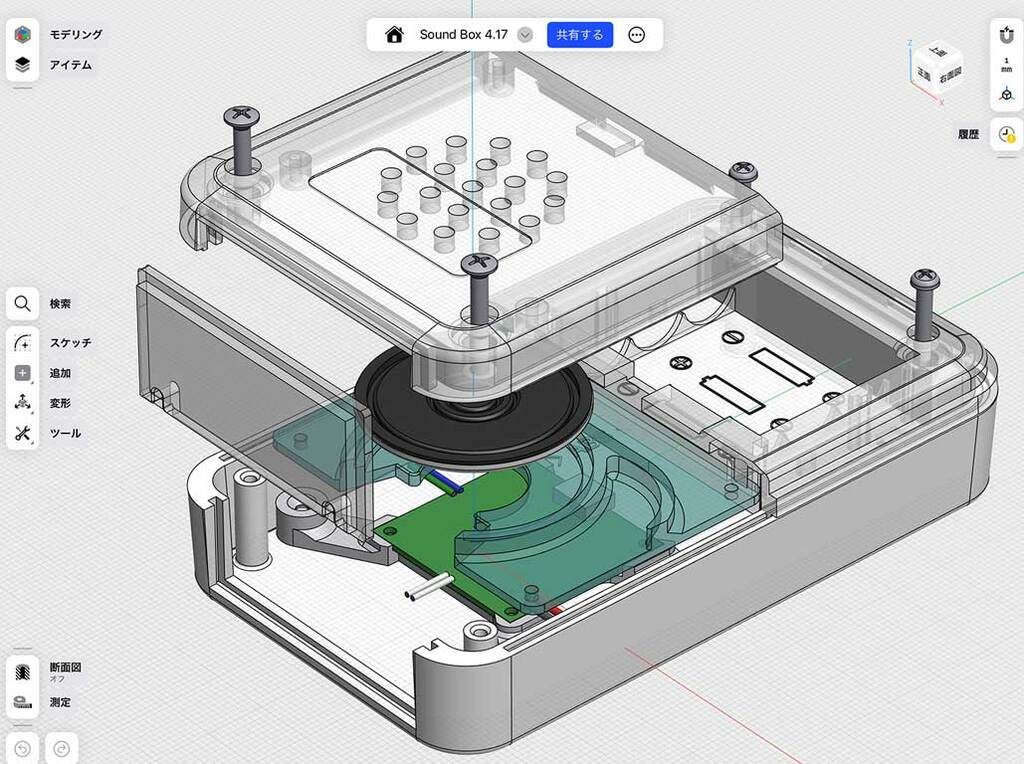

 ■エレベーター階の音声案内ニーズに応えて独自開発

高齢者や障害者等の移動の円滑化の促進に関する法律、「バリアフリー新法」が、2000年に施行されている。

高齢者や視覚障害者のエレベーター利用に対する対策として、視覚障害者が点字などで階数ボタンを押しても、他者が途中の階のボタンを押すと降りる階か判らなくなるという問題があり、到着階の音声案内は必要ですがが、旧式のエレベーターには音声案内機能がない施設もあり、新設するには多額の費用と時間がかかるため、応急措置として対応する機器が欲しいというご要望に応えて独自開発した装置です。

システム開発・サーバー運用

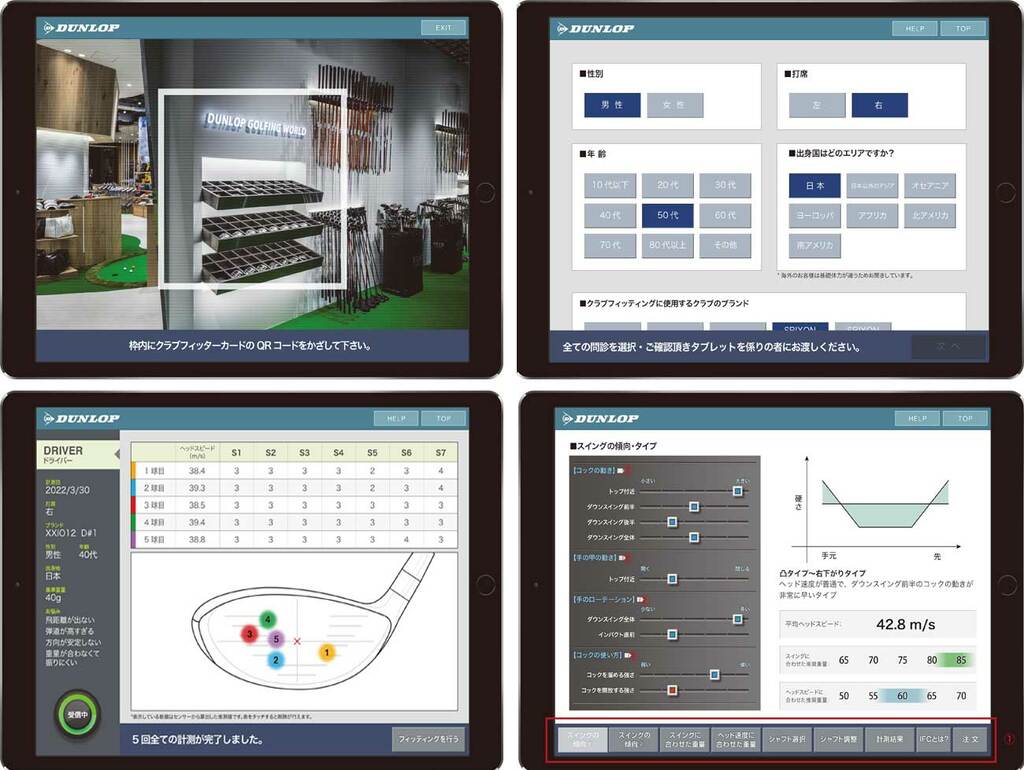

 ■ゴルフスイング計測診断システム

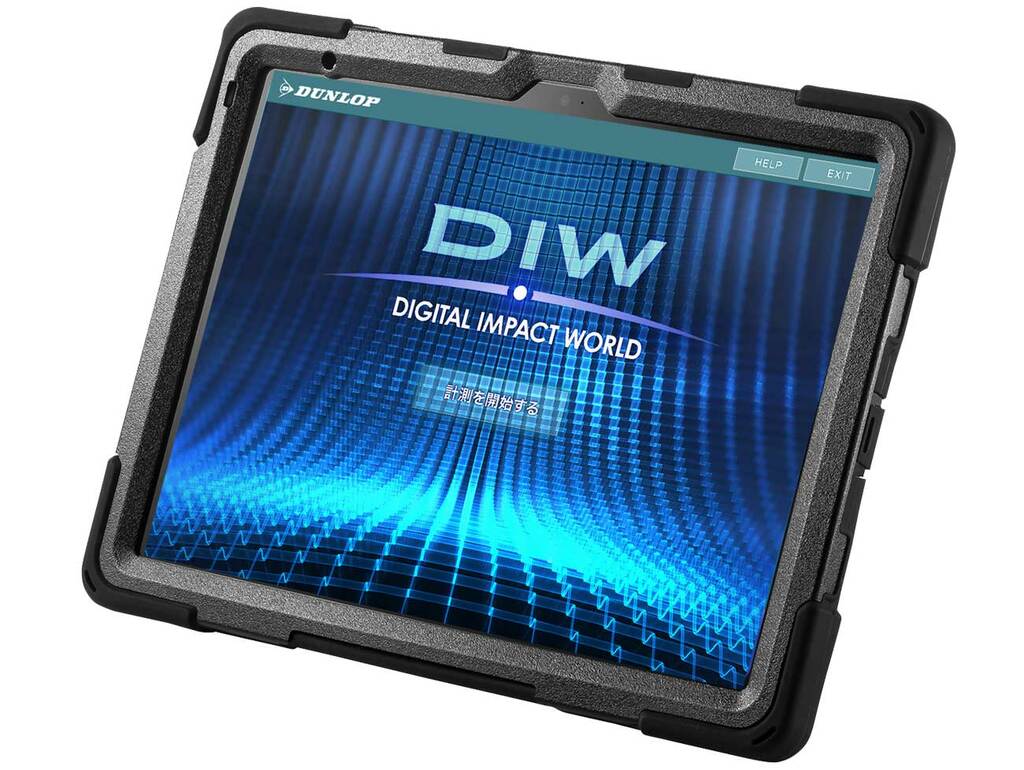

iPadに搭載したシンプルで使いやすい計測・診断ソフト

操作性と機動力に優れたiOSで動作する、ネット連携システム

ゴルファーのスイング傾向を分析・診断・推奨するシステム

センサーで計測したデータを元に、ゴルファーのスイングタイプに合った適正クラブ・シャフトを推奨する

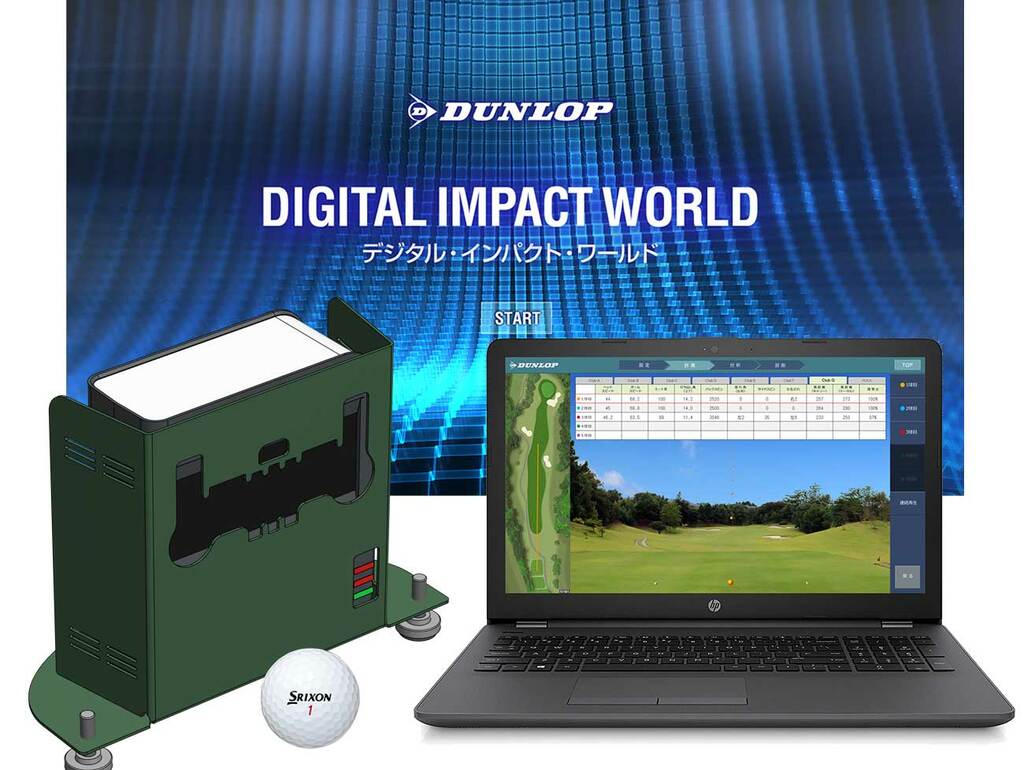

 ■ゴルファーのスイングの傾向を計測・診断するPC版システム

クラフ、最適シャフト、ボールの推奨

試打結果の数値からゴルファーに最適なクラブ、シャフト、ボールを推奨するWinddows OS版のシステム

プロダクトデザイン

 ■スポーツ用具デザイン

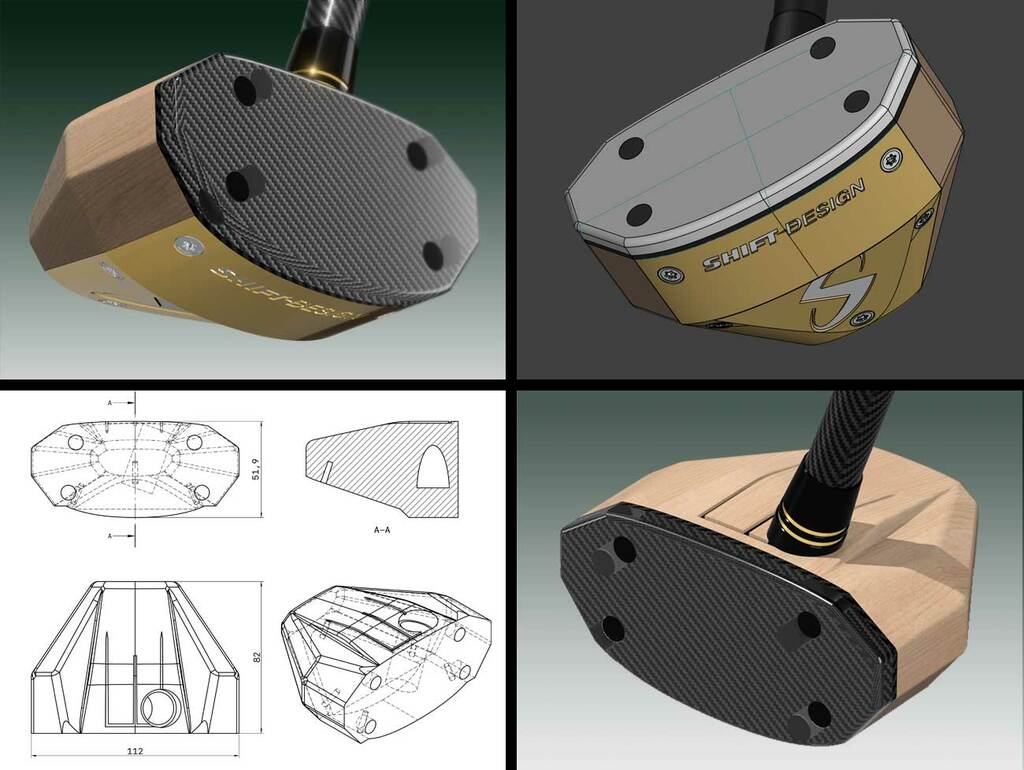

パークゴルフクラブのプロトタイプデザイン

機能とルックスを追求するため、立体出力とデザイン修正を

繰り返し、構造面などを含めて問題を抽出する。

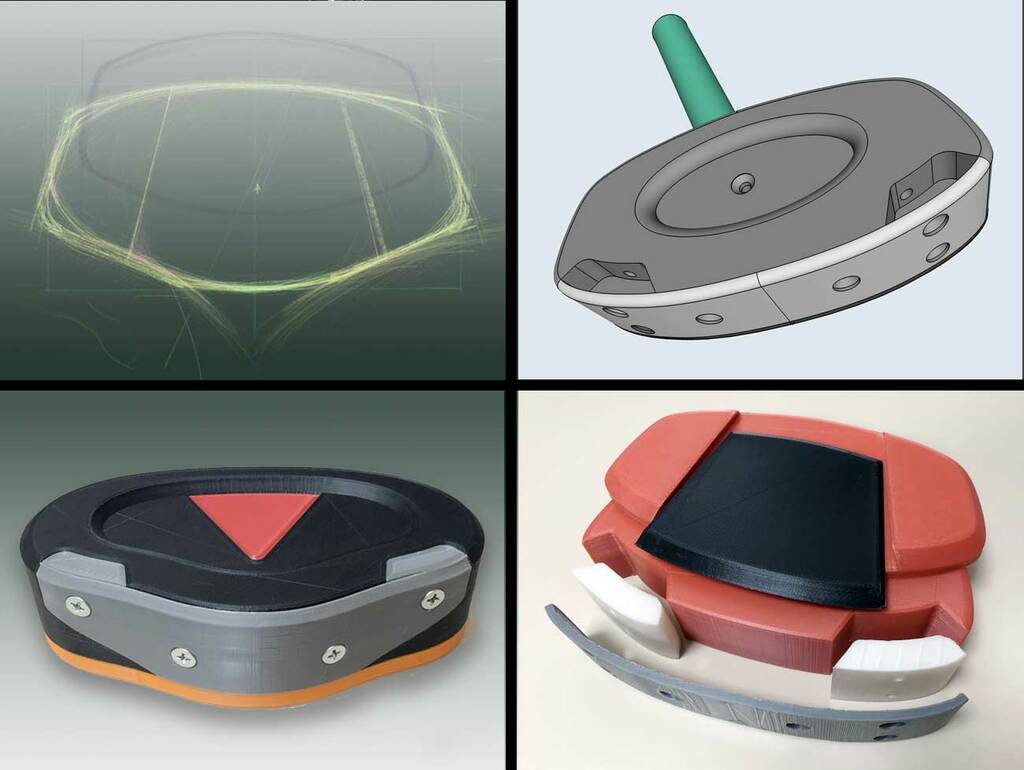

グラウンドゴルフのヘッドデザイン試作品

イメージした形状をダイレクトモデリングして、3Dプリンターで出力し、手に取って確認しながらブラッシュアップをしていく。

 ■ゴルフクラブのデザイン

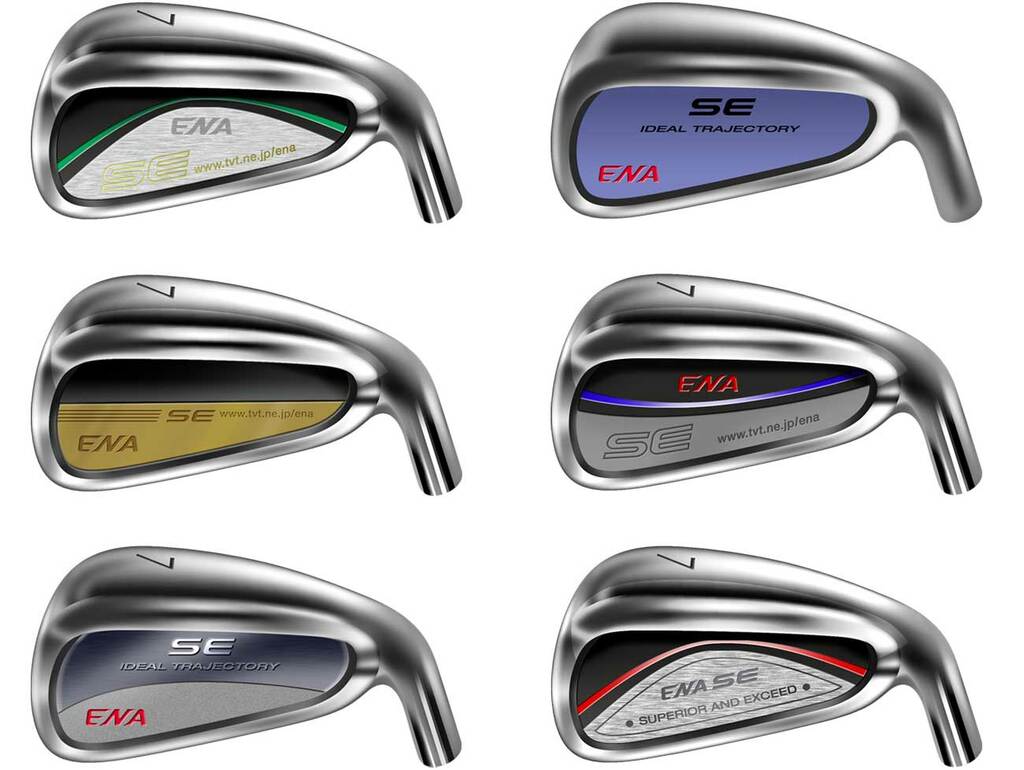

   GOLF CLUB ”IRON DESIGN”

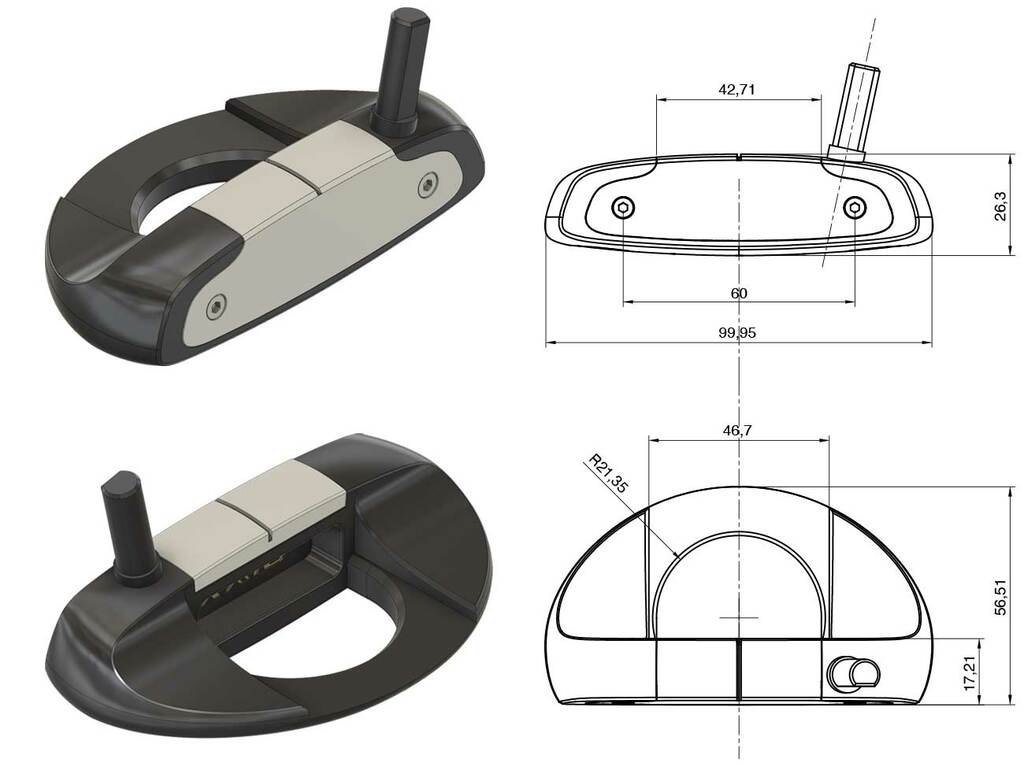

   GOLF CLUB ”PUTTER DESIGN PROTO”

 ■研修用模型 AR & モデル3Dプリント・モデリング

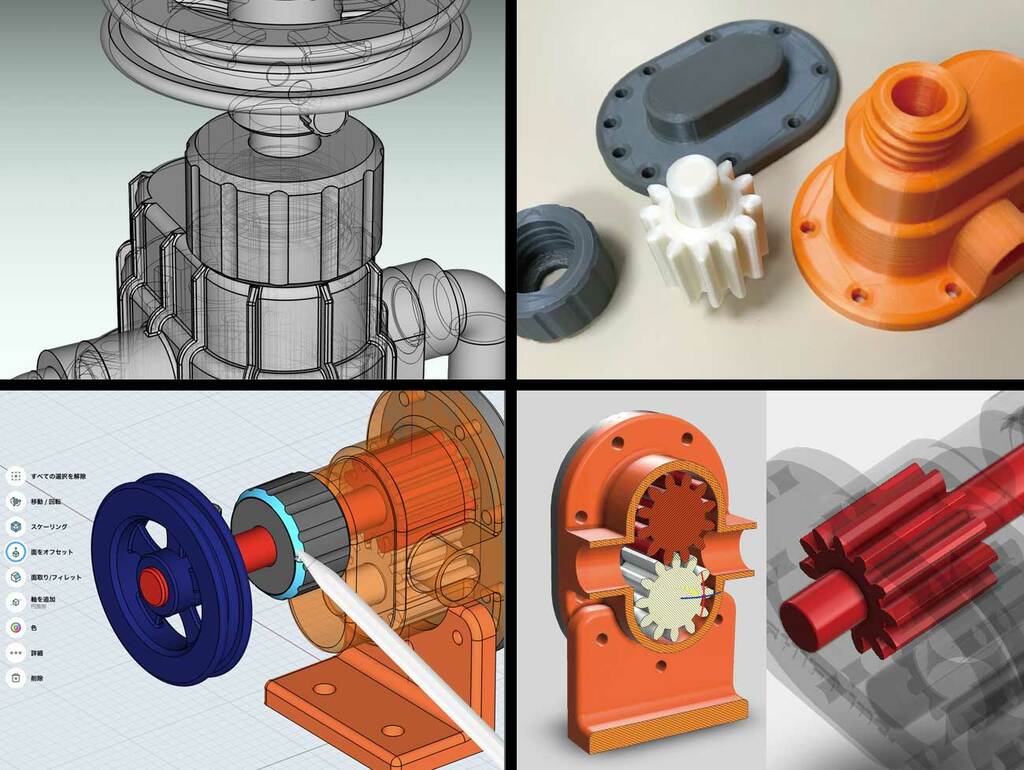

研修用ポンプの模型(構造学習用)

図面なしの直接モデリングから3Dプリントで部品を出力して、

組み立てる。ARにも展開してリモート会議で打ち合わせを実施。

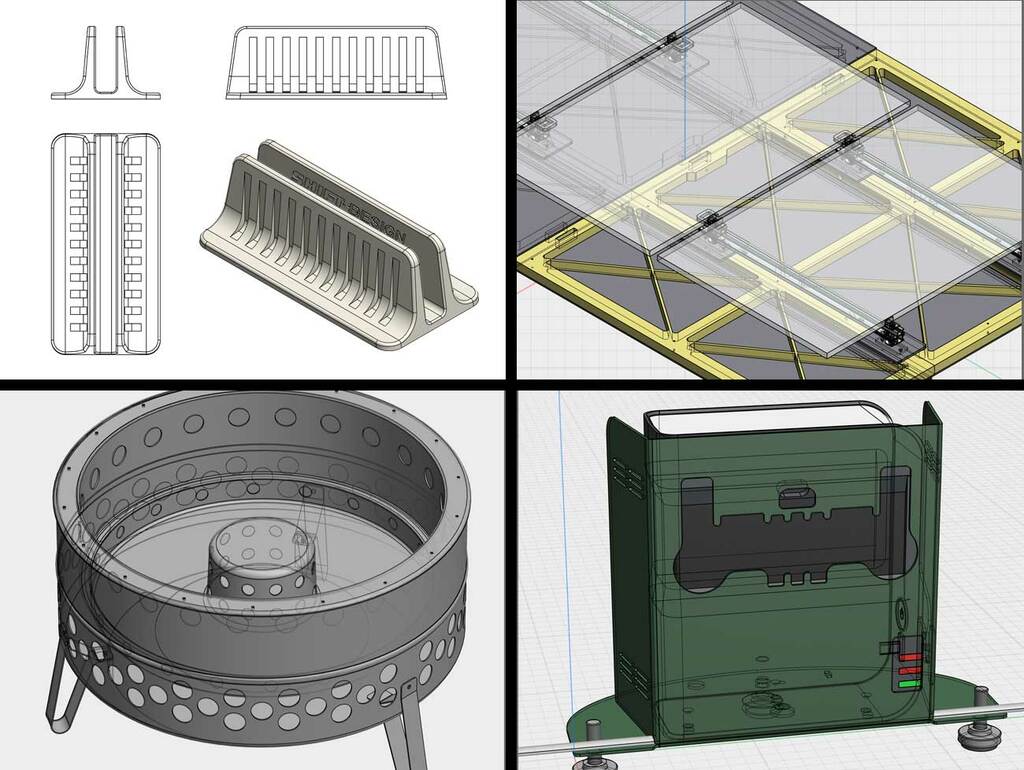

各種3Dモデリング・3Dプリント

左上:iPad・PC用スタンド/右上:屋根材の縮小構造模型

左下:タイロピットAR確認用/右下:プロテクター板金試作

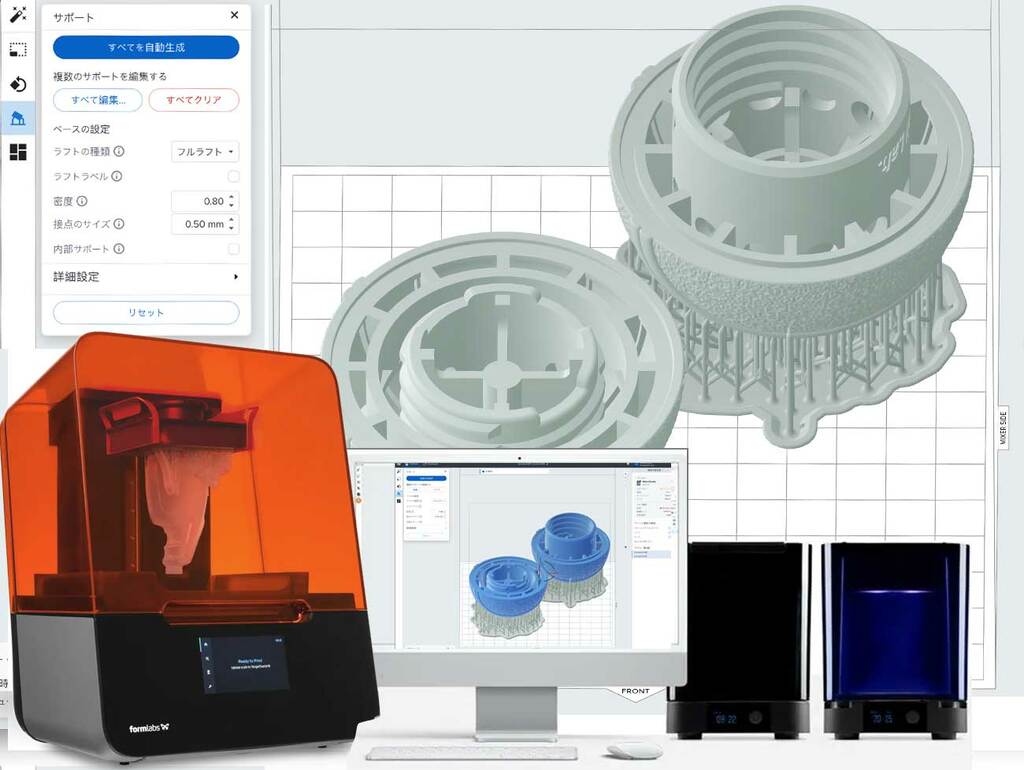

 ■商品やデバイス設計に欠かせない3Dプリント(A.M.)技術

ボールの調査から最終3Dプリントまで一貫して製作

硬式野球ボールの調査→ センサーの選定・計測→ ダイレクトモデリング→ STLデータ→ PreForm→ Form3プリント出力→ モデリング調整を繰り返す

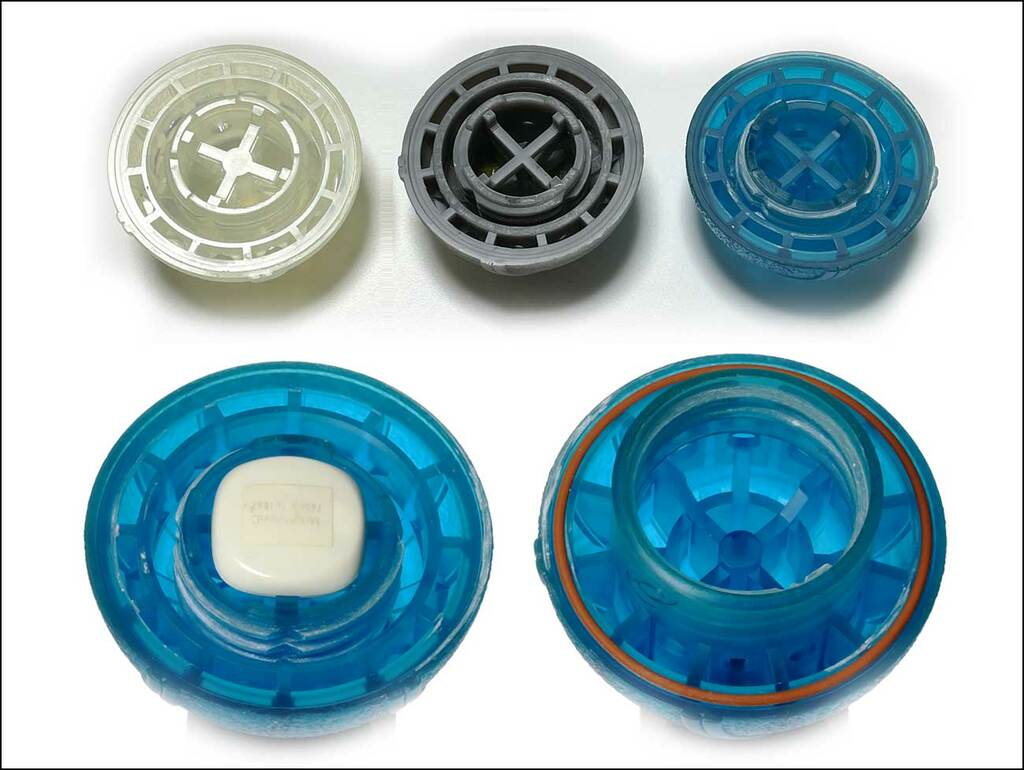

規定の重量を比重の異なる素材で造形をして強度などをテスト

SLA光造形3Dプリンター(Durable, Tough1500, Toughなど)

縮小・変形率/強度などの特性を検証

ネジ込みとストッパーの構造や強度とクリアランスなどを0.05mm単位で検証。フィラメント材は、寸法精度と強度・安定性を考慮してPLAで出力。
